故障情形

故障原因

故障排除

打開電源，指示燈不亮，風扇不轉

1、總電源未接入

2、電源箱之電源線斷路

3、電源箱之電源變壓器故障

4、電子箱之電源斷路

5、電子箱之保險絲燒斷或絲座故障

6、電源開關故障

7、風扇故障

1、以三用電表AC檔測試電源電壓

2、以三用電表歐姆檔測試電源線是否開路

3、以三用電表AC檔測試電源變壓器之輸出端

4、以三用電表歐姆檔測試電源線是否開路

5、以三用電表歐姆檔測試保險絲保險絲座是否開路

6、以三用電表歐姆檔測試LINE SW.是否故障

7、以三用電表歐姆檔測試風扇線圈是否開路

電源指示燈亮但風扇不轉

1、風扇故障

2、電磁開關故障

打開電源保險絲即燒毀

1、電源電壓使用規格不正確

2、保險絲額定電流過低

3、橋式整流器故障

4、濾波電容故障

5、功率晶體故障

6、發振板上之D12或D13故障

7、電纜接頭或其它線路短路

1、以三用電表AC檔測試電源電壓是否為電源箱之使用電壓AC220V如超過或過低請更改電源箱之電源變壓器輸入端電壓接點

2、正確使用規格應為AC250V/15A

3、以三用電表歐姆檔測試橋式整流器是否短路（表頭指針到底）

4、請以另外一只濾波電容試其規格應為

5、尼龍9P接頭再打開LINE SWITCH 如保險絲不再燒斷，即判斷為晶體故障

6、 D12或D13如短路即燒斷保險絲請以另外一片發振板測試

7、請目視檢查電纜接頭之接線是否短路或其它線路是否有燒焦或短路之現象

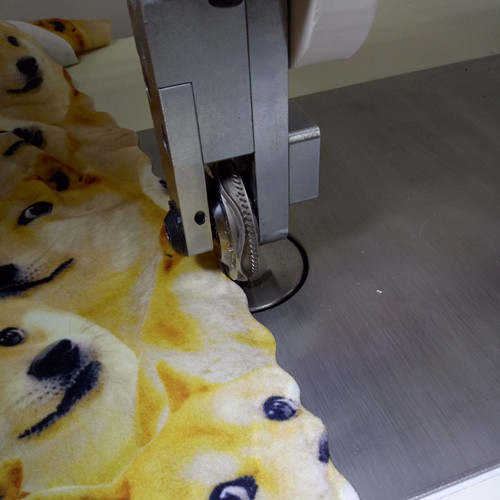

焊頭（HORN）或花輪（ROLLER）馬達不轉

1、供給控制板之輸放電壓AC200V未接入

2、控制電線或輸出電纜未接好

3、電源箱里面之保險絲或電磁開關故障

4、腳踏板之L.SW.故障 腳踏開關故障

5、控制板故障

6、發振板故障

7、面板之SPEED A.B 調整至零

8、控制板之控制器故障（上下馬達不轉或轉速不正確）

9、碳刷接觸不良（不發振）

10、功率晶體故障（電流指針稍為動一些）

1、以目視檢查尼龍2P是否銜接好

2、以目視檢查控制電纜或輸出電纜其接頭是否銜接好

3、關掉電源打開電源箱蓋以三用電表歐姆檔測試保險絲或電磁開關是否故障

4、腳踩腳踏板或腳踏開關以三用電表歐姆檔測試控制板8P接線座之1.2腳L.SW.或5.6腳（腳踏開關）是否導通如不導通即為故障

5、請以另外一片控制板測試

6、請以另外一片發振板測試

7、轉動SPEED A.B之旋鈕調整至適當之位置

8、如上下馬達各別不轉可以互換控制器測試

9、換掉碳刷并測試

10、請以另外一只晶體座測試

電流高（正常時裝焊頭（HORN） 空載功率調節旋鈕轉至零時，若大于0.8A

1、輸出電纜未接好

2、碳刷接觸不良

3、銅環電木烘焦（回轉筒部份）

4、焊頭（HORN）故障或未鎖緊或接觸不干凈

5、振動子故障

6、頻率調整不當或調頻鐵粉蕊

7、HVC 故障

8、發振板電容故障

1、目視檢查輸出電纜是否接好

2、換掉碳刷并測試

3、可以目視檢查或嗅覺檢查電木是否烘焦或異味

4、可檢查HORN是否松掉或將HORN 拆掉檢查以不裝HORN之條件測試電流約在0.4A時，即有可能HORN故障

5、可以另外一支振動子測試或拆下目視檢查故障之振動子是否有裂痕

6、檢查調頻鐵粉蕊是否脫落并調整最低諧振點

7、以三用電表歐姆檔測試HVC之電容是否有短路或斷路之現象

8、可以目視檢查電容是否變色或以另外一片發振板測試

打開電源即持續發振

1、腳踏板腳踏開關故障

2、發振板故障

1、測試腳踏板之腳踏開關是否有短路之現象（以三用電表測試控制板8P接線座之1.2腳或5.6腳（腳踏開關）是否短路）

2、檢查發振板繼電器是否脫落，檢查光電耦合器（4N25）是否故障，檢查BC637是否故障或以另外一只發振板替換測試
